100050 Raven - Indicador Digital de Torques Angulares
100050 Raven - Indicador Digital de Torques Angulares 100050 Raven - Indicador Digital de Torques Angulares
Ref.:: 140057
RAVEN
Sobre o produto
Descrição:

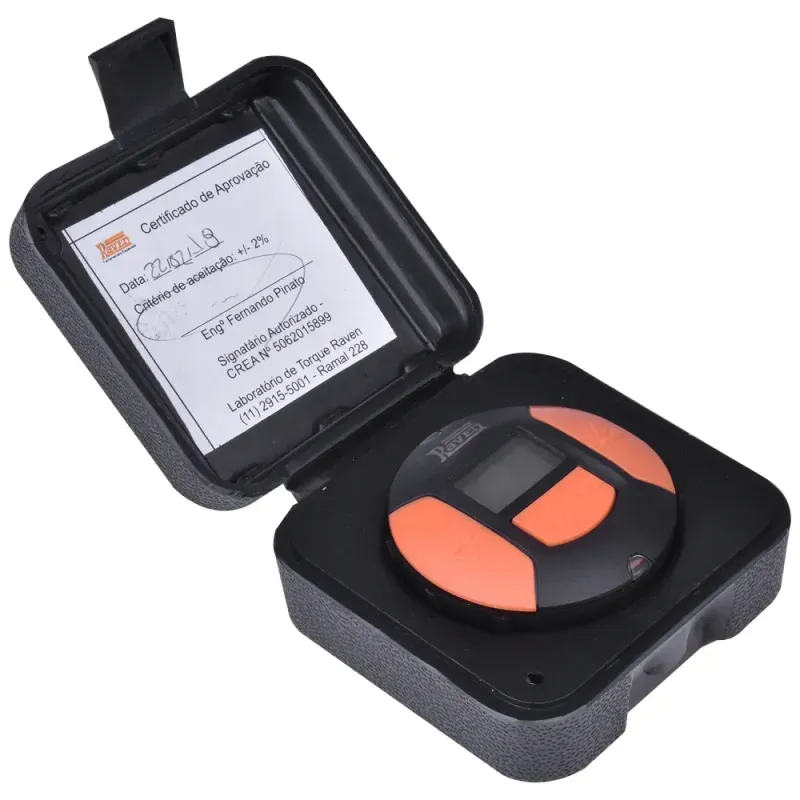

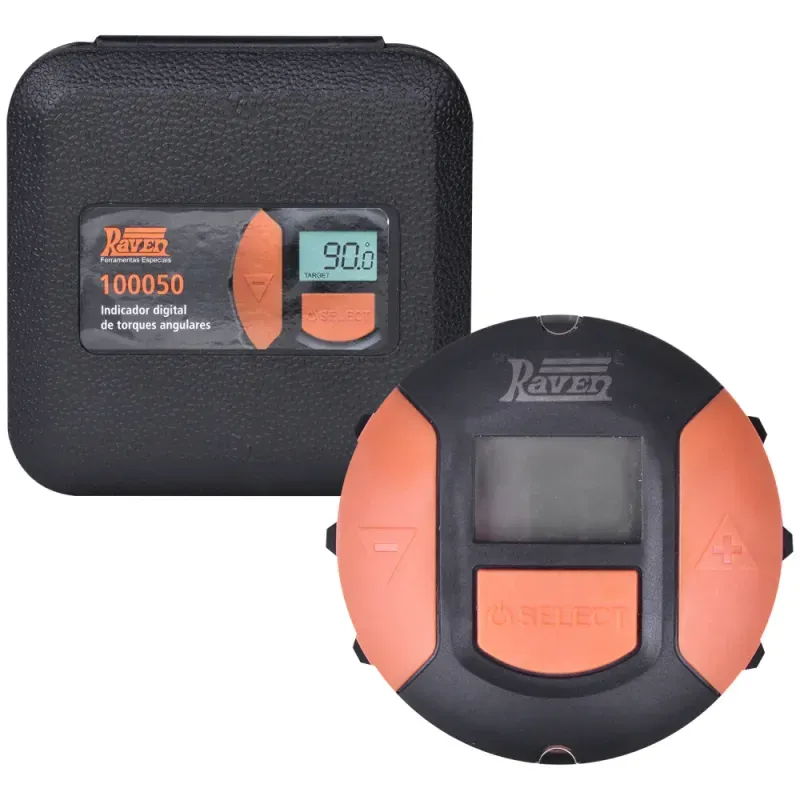

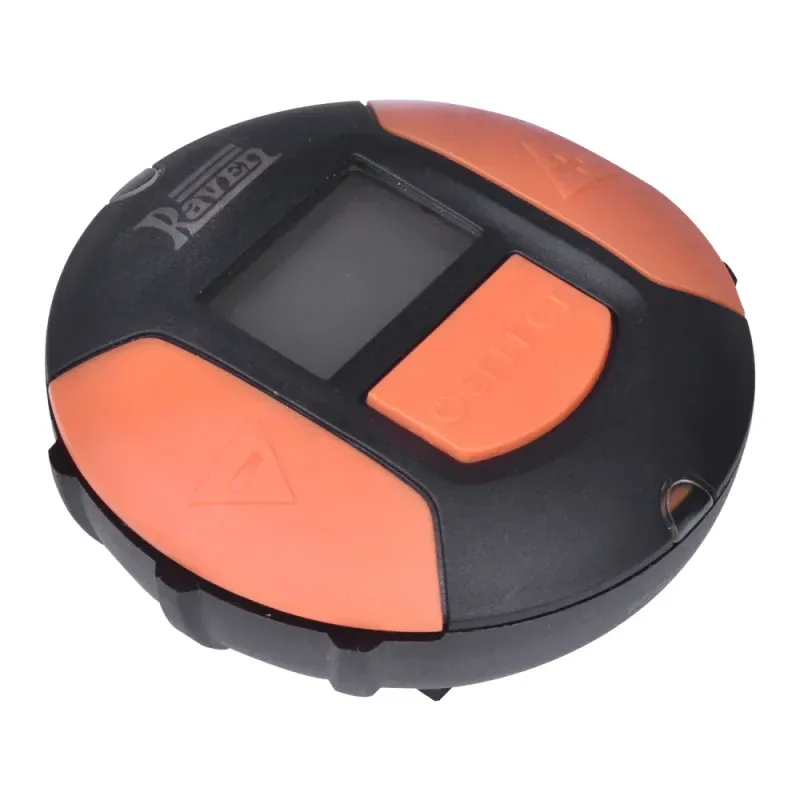

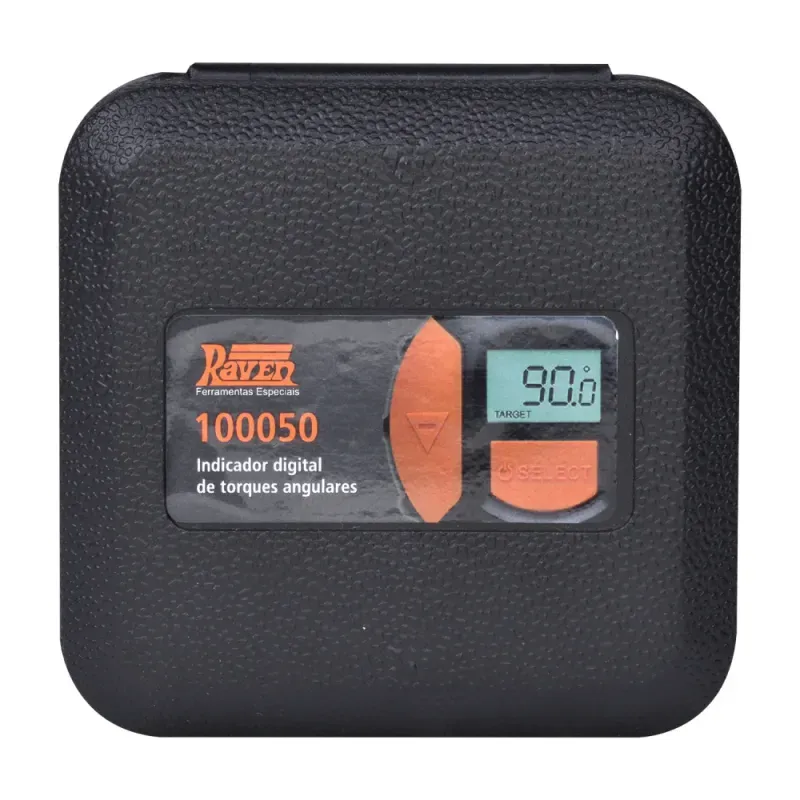

O indicador digital de torques angulares Raven 100050 é um aparelho eletrônico de precisão que indica em seu display o ângulo de aperto durante a montagem de parafusos e outros elementos de fixação. O 100050 possui carcaça plástica compacta e leve, com ressalto em "V" imitando na parte traseira para a fixa~
ao do aparelho sobre um cabo de força ou catraca com soquete de 1/4", 3/8", 1/2", 3/4" ou 1". A operação é simples em apenas

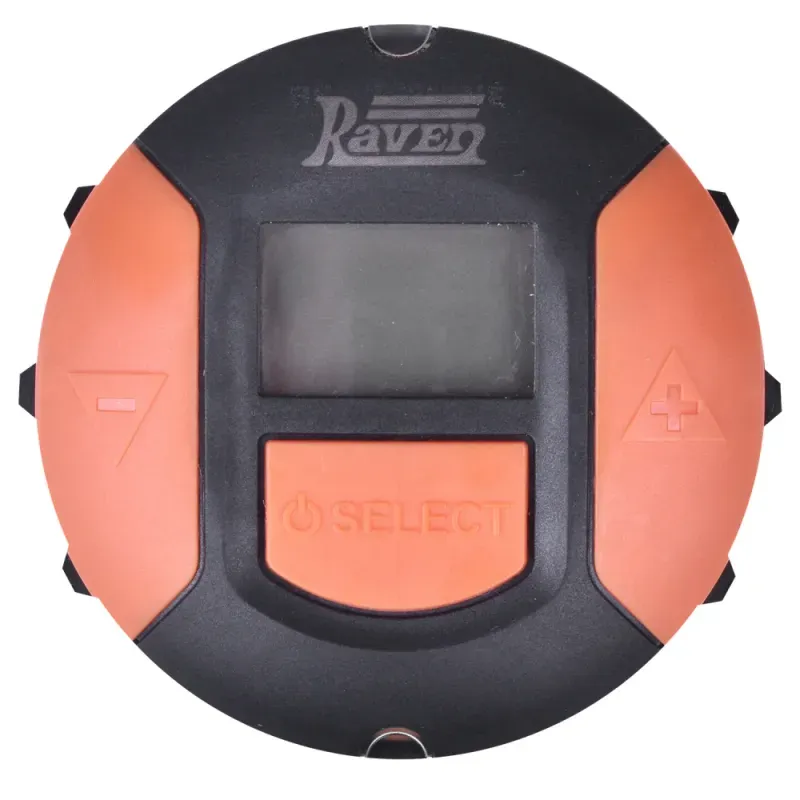

3 botões, o display é iluminado e leds e avisos sonoros indicam a aproximação e a obtenção do ângulo desejado. O 100050 pode ser utilizado tanto no sentido horário quanto no anti-horário e ainda conta com o modo catraca, que os soma os pequenos ângulos obtidos quando se faz uso de uma catraca manual, agilizando o serviço. Alimentando por duas pilhas AA (Fornecidas)
Informações Técnicas:
- Nome: Indicador digital de torques angulares. Contém um rebaixo magnetizado em "V" na parte traseira para sua utilização sobre chaves, cabos de força ou catracas com soquetes de ¼", ⅜", ½" ou 1". Alarmes avisam a aproximação e a obtenção do ângulo desejado.
- Família: Controle de torque
- Peso: 0,2 kg
Procedimento De Utilização:
- Posicione o 100050 sobre uma superfície plana, ligue-o e aguarde a auto-calibração (leva cerca de 6 segundos)
- Terminada a auto-calibração, use os botões + e - para selecionar o ângulo desejado (nesse caso, 90°).
- Posicione o 100050 sobre a haste de uma chave fixa, estrela, cabo de força ou chave catraca com soquete.
- Inicie o aperto lentamente pressionando o botão "Select" assim que o parafuso oferecer resistência.
- Continue o movimento aplicando força gradualmente e acompanhando atentamente a indicação do ângulo.
- Assim que 90% do ângulo pré selecionado tiver sido alcançado, os LEDs do 100050 se tornarão amarelhos.
- Faltando apenas um grau, os mesmos LEDs ficarão verdes e um alarme sono soará. Alivie então a força na chave/cabo.
- Obs: Quando o ângulo pré-selecionado é ultrapassado em mais de 110% os LEDs ficam vermelhos e o alarme intermitente.
- Modo Catraca: O 100050 entrará automaticamente em modo "catraca" sempre que for retrocedido em mais de 7 graus.
- Quando estiver em modo catraca, o 100050 piscará os LEDs em vermelho e emitirá "bips" periódicos. Ao utilizar o modo catraca deve-se apertar o botão "Select" a cada novo avanço. Desta forma o indicador somará o novo ângulo aos valores previamente obtidos.
Especificações técnicas
Referências
Código
140057
Código do Fabricante
100050
Marca
RAVEN
